太一星晨助力新疆自治区气象局广域网网络优化

客户名称:新疆气象局

应用类型:链路负载

所用产品:T-Force 6000-ADC

新疆气象局概况

新疆气象局广域网采用三级组网架构,分别为新疆自治区局中心、地州市汇聚中心以及各县市接入三级组网架构。目前,广域网采用路由器组网,自治区与各地市采用电信和移动双链路连接,组网采用主备模式,即电信主用,移动备用。

通过路由器接入组网,是很多广域网的常见应用模式。但随着信息化的发展,这种模式的弊端也逐渐显现:

  • 选路模式单一

路由器只能实现静态选路,通过策略路由实现对特定业务的选路,当链路质量不好,链路拥塞的情况下,无法保证使用最佳的链路。虽然部署了双线接入,但最终往往只能实现主备的链路使用,造成资源浪费。

  • 链路探测功能简单

很多路由器无法探测链路,只能单纯以物理UP、DOWN来决定链路,或者依赖简单的ICMP、TCP端口探测来决定。事实上,在链路质量差、拥塞、不稳定的情况下,这些探测模式并不可靠,从而影响业务的正常运行。

  • 缺乏应用识别能力

路由器基于包转发,只能通过基础的协议端口来识别应用,这在目前的网络环境下,已经大大落后了。

面对每次都要卡顿的视频会议,面对闲置一边的单链路,如此架构,怎样才能实现对广域网链路优化,承载业务稳定运行,提升广域网传输速率,提供链路冗余等目的呢?

优化需求分析
在深入细致地分析了新疆气象局的情况后,太一星晨技术团队得出其广域网需求如下:

1. 实现电信、移动双链路负载均衡,冗余备份,即电信和移动链路都运行业务,电信跑视频会议,移动跑数据业务,同时互为备份;
2.链路健康检查,当某一链路出现丢包超过阀值或延时超出阀值或中断等情况时,业务切换至另一链路,实现自动智能的链路切换;
3.关键业务带宽保证,对关键FTP业务进行带宽保证,避免病毒爆发、非关键数据对带宽造成拥塞,影响关键业务转发;
4.流量可视化,对双链路广域网链路流量进行统计分析,形成历史、实时的可视化报表。

太一星晨T-Force ADC解决方案

根据需求分析,太一星晨技术团队提出了以两台T-Force 6000应用交付网关产品,部署在了新疆自治区气象局中心机房的核心路由器位置的解决方案

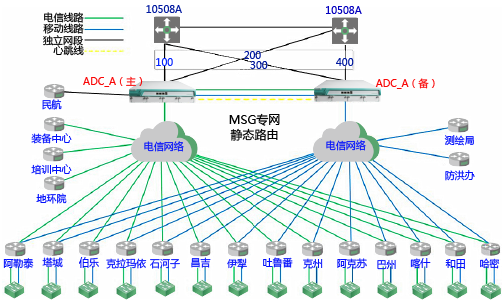

改造后的广域网

T-Force ADC 产品优势
1. 天生就是为了多链路而生,天然具备多链路接入、选路能力,可以轻松支持多条链路,实现智能链路负载;
2. 具备多种链路探测手段,能够及时发现延迟、丢包,缩短响应时间,并动态选择最佳链路,保障业务持续稳定运行;
3. 有效检测整条链路中出现的错误,从而提供可靠的端到端WAN连接;
4.  基于应用的识别和引流,保障关键业务在最优质链路上使用,保障了各种业务的流畅、可靠;
5. 完整流量管理功能,实现对关键业务的带宽保障、限速以及流量整形,确保终端优质的用户体验;
6. 可以监视每个连接的运行状态和可用性,实时查看业务的运行情况和链路的使用效果;
7. 完整的路由协议支持,至于VRRP、MSTP、RIP、OSPF,那更是统统不在话下。
